Фотоаппараты «Фотокор №1» и «Фотокор-2»

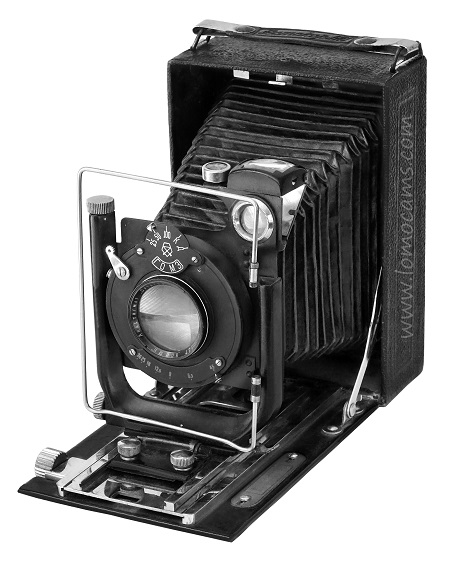

Фотоаппарат  «Фотокор №1» зав. №43605

Краткая характеристика

«Фотокор №1» является складной универсальной камерой, предназначенной для использования фотопластинок размерами 9х12 см. Камера снабжена светосильным объективом «Ортагоз», который относится к типу анастигматов, хорошо корригирован и поэтому дает отчетливый, резкий рисунок по всему полю изображения даже при полностью открытой диафрагме. Светосила объектива «Ортагоз» 1:4,5 при фокусном расстоянии, равном 135 мм. При такой светосиле вполне возможно производить моментальные съемки даже при неблагоприятных условиях освещения. Объектив устанавливается в затвор типа «ГОМЗ», обеспечивающий съемку с выдержками от 1/25 до 1/100 сек, причем имеется возможность производить от руки короткие экспозиции, примерно до 1/5 сек, или оставлять затвор открытым на продолжительное время. К затвору прилагается спусковой тросик. Мех камеры имеет двойное растяжение, благодаря чему обеспечивается возможность снимать камерой в крупном масштабе, вплоть до натуральной величины. Можно также фотографировать различные мелкие объекты или делать пересъемку чертежей, планов и рисунков. Камера имеет соответствующие приспособления для вертикального и горизонтального смещения объектива, необходимые при пересъемке, архитектурных снимках и в других случаях фотографической практики.

Опытный образец фотоаппарата «Фотокор №1» («ТОМП» - 1930 г.)

Наводка на фокус производилась по матовому стеклу или шкале расстояний с помощью специального кремальерного устройства, а ориентирование аппарата относительно снимаемого объекта производится с помощью зеркального или рамочного видоискателей. Камера снабжена уровнем, двумя штативными гайками для снимков вертикального и горизонтального формата, металлическими одинарными кассетами, футляром, и в сложенном виде имеет небольшие габариты. Камера одинаково пригодна как для съемки с наводкой на фокус по шкале и наблюдением за снимаемым предметом по видоискателям, так и для съемки с фокусировкой по матовому стеклу, допуская в этом случае и съемку в крупном масштабе. Таким образом, «Фотокор №1» является действительно универсальной камерой и отвечает всем запросам фотолюбителей.

Под названием «Фотокор-2» (см. фотографию ниже) подразумеваются камеры модели «Фотокор №1» с установленными на них центральными затворами «ТЕМП» отечественного производства с выдержками от 1 до 1/200 сек, «Д» («Длительная») и «К» («Короткая»). Все аппараты модели «Фотокор-2» комплектовались отечественным объективом «Индустар-2» (4,5/135). В названии фотоаппарата цифра «2» не указывается (на ремешке написано «Фотокор-1»). Заводской номер выгравирован на внутренней стороне откидной передней стенки аппарата.

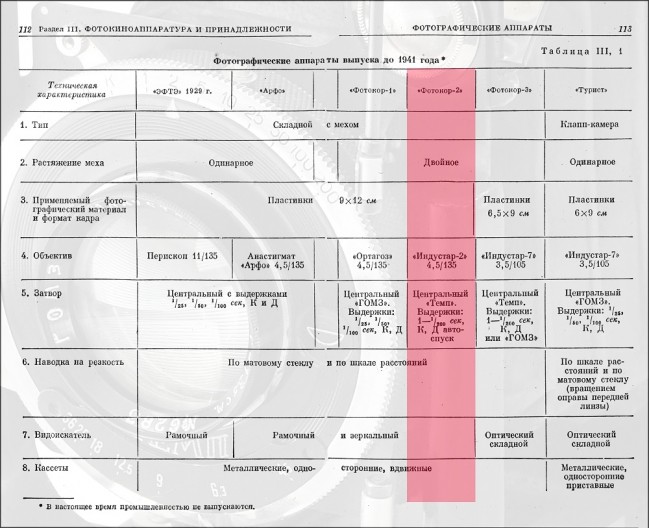

Сводная таблица довоенных серийных фотоаппаратов СССР (источник: "Справочник фотолюбителя", M., 1962 г)

Историческая справка

«Фотокор №1» является самым первым массовым фотоаппаратом в Советском Союзе и основной моделью семейства «Фотокор». Вопрос о создании и массовом производстве советского фотоаппарата был решен специальным распоряжением ВСНХ СССР от 24 мая 1928 года, который поручил выполнение этой программы объединению «ТОМП». Уже к 1 марта 1929 года были изготовлены чертежи фотоаппарата, прототипом которого послужили несколько моделей складной пластиночной камеры с размерами кадра 9х12 см фирмы «Цейсс-Икон». Подготовка к его серийному производству была сопряжена с огромными трудностями. Не было достаточных площадей для организации производства, так как фотоцех располагался в здании заводоуправления. Ощущалась острая нехватка оптического стекла, не было качественного металла для изготовления ирисовых диафрагм и отсекателей затворов, не хватало даже материала для оклейки корпусов фотоаппаратов. Из-за крайне низкой квалификации рабочих и нехватки производственного оборудования, брак при ряде операций достигал 100%. Объектив для камеры был рассчитан профессором В.С. Игнатовским (1875-1941 гг.) и изготовлен своими силами, но наиболее сложную часть фотоаппарата - затвор - пришлось закупить в Германии. В феврале 1930 года для обеспечения начала серийного производства было приобретено 4000 затворов «Компур» по цене 7,5 золотых рублей за штуку.

Ранний образец фотоаппарата зав. №63 («ВТОМП» - 1930 г.)

Совсем неблагополучную ситуацию для запуска массового производства фотоаппаратов в 1930 году хорошо иллюстрируют не только перечисленные выше объективные причины, но и появление массы критических высказываний на тогдашних СМИ. 30 апреля 1930 года в номере №6 заводской газеты «Советский объектив» появилась статья под звучащим заголовком «ФОТО-АППАРАТУРА СОРВАНА». На ней ВКК (Временная Контрольная Комиссия) обрушилась жесткой критикой на руководство завода ГОМЗ. Комиссия констатировала факт, что по ряду причин за первое полугодие 1930 года была полностью сорвана программа по выпуску фотоаппаратуры. Подобная критика продолжалась и после выпуска заводом ГОМЗ первых образцов фотоаппарата.

Что-бы как-то навести порядок на фото-сборочном цехе и наладить непрерывный процесс производства, вскоре была создана так называемая "пятерка" - группа из 5-и молодых работников цеха, которая рука об руку с администрацией цеха при полной поддержке директора завода принялась за «лечение» цеха и недостаточно ответственных своих товарищей по работе. Пятерка настояла на реорганизацию фото мастерских: было произведено разделение мастерских на цеха, разбиты бригады на операции, произведен заново технологический процесс, налажен технический контроль и т.д. Мне пока не удалось установить личности этих людей из пятерки, но очевидно одно - появление фотоаппарата «Фотокор №1» в руках у многочисленных фотолюбителей страны на прямую связано и с бескорыстными усилиями этих энтузиастов (см. фотографию ниже).

Ранний фотоаппарат  «Фотокор №1» зав. №818 (1930 г.)

25 июня 1930 года на ГОМЗе были выпущены первые 100 фотоаппаратов «Фотокор №1» с объективом «ТОМП-Ортагоз» (4,5/135). На пластине механизма вытягивания объективной стойки стоял белый фирменный знак завода и надпись «ТОМП», зато на ремешке надписи с названием камеры пока еще не было. Откидная крышка матового стекла (пока еще без аббревиатуры «ТОМП») имела очень примитивный замок, который вскоре был заменен на более совершенный. Именно из за вышеуказанных надписей на фотоаппарате, новую камеру все стали называть «ТОМП».

В духе того времени первый выпуск фотоаппаратов «Фотокор №1» завод посвятил ХVI - ому съезду ВКП(б), проходившему в Москве с 26 июня по 13 июля 1930 года. А в конце июля было выпущено уже 1000 фотоаппаратов. Всего за 1930 год ГОМЗ выпустил примерно 4500 таких камер, хотя информация о количестве в разных источниках того времени весьма противоречива. Все камеры первого года выпуска были снабжены импортным немецким затвором «Компур». Старую надпись «ТОМП» на объективе камеры заменила новая надпись «ВТОМП» (Всесоюзный Трест Оптико-Механических Предприятий). На откидную крышку матового стекла также была нанесена аббревиатура «ВТОМП». Первоначальная цена камеры - 160 рублей.

Как уже говорилось ранее, в процессе производства фотоаппаратов завод с самого начала столкнулся с большими проблемами. Производство постоянно прерывалось из-за отсутствия целого ряда материалов. Большим тормозом явилось также отсутствие на заводе производственных площадей и оборудования, необходимого для массового выпуска фотоаппаратуры. И, наконец, самое главное - расширение объемом производства упиралось в отсутствие средств. Нужны были деньги и нестандартные решения - это понимали все!

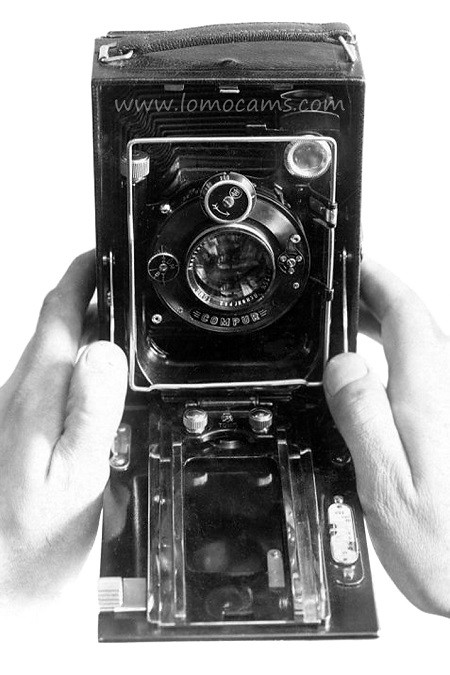

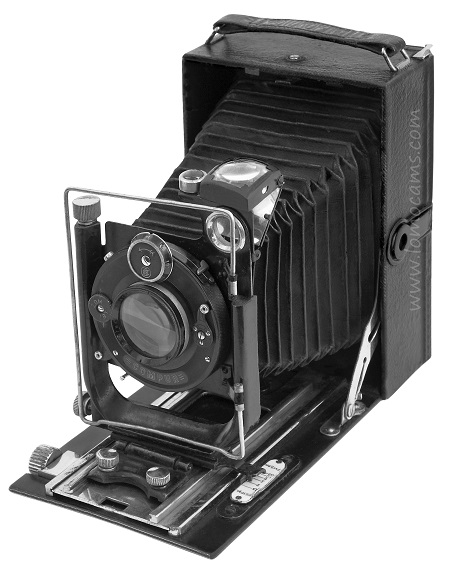

Фотоаппарат  «Фотокор №1» зав. №6096 (1931 г.)

В марте 1931 года рабочие фотоцеха А. Брисков, И. Орехов и А. Миронов выступили с предложением о проведении специального фотозайма для привлечения средств фотолюбителей в фонд индустриализации и развития фотопромышленности. 27 марта они выступили в Москве на Всесоюзном совещании работников сберкасс, их горячо поддержали фотолюбители страны и все центральные газеты. В августе 1931 года правительство СССР приняло постановление о выпуске фотозайма и поручило Всесоюзному объединению оптико-механической промышленности выпустить фотообязательство, дающее право их владельцу на получение фотоаппарата производства ГОМЗа им. ОГПУ. Сумма фотозайма составила 70 млн. рублей. Завод должен был выпустить 550000 аппаратов по цене 127 рублей за штуку. Подписчику займа давалась гарантия в виде обязательства (в сберкассе), что в определенный срок он обязательно получит желанный «Фотокор №1». Это послужило хорошим стимулом. Одновременно правительство выделило валюту для приобретения импортного оборудования для изготовления фотозатворов.

Еще со второй половины 1930 года в конструкторском отделе треста ВООМП разрабатывался проект затвора «Компур». Этот затвор имеет большую градацию скоростей. Но он чрезвычайно сложен. Конструкторский отдел ВООМП'а провозившись с проектом, пришел к заключению, что в виду сложности затвора, равной сложности часового механизма, при отсутствии технически подготовленных кадров, выпуск его в СССР пока невозможен.

Поэтому в октябре 1930 года группа инженеров во главе с заведующим фотолабораторией завода А.А. Ворожбитом начала разрабатывать конструкцию фотозатвора менее схожного, чем «Компур». Были выбраны более простые затворы заграничных образцов типа «Ибсор» и «Варио». Затвор типа «Ибсор» имел 76 деталей, «Варио» - 34 детали. «Исбор» уступал «Компуру» только лишь в том, что имел предельную скорость в 1/125 сек. А затвор «Варио» - всего 3 скорости. Фотолаборатория завода пришла к выводу, что затвор «Ибсор» также сложен и изготовляться на заводе пока не может. Остановились на затворе «Варио».

10 ноября 1931 года первые советские фотозатворы «ГОМЗ» были собраны. Вскоре на заводе открыли специальную мастерскую, началось серийное производство фотозатворов. К середине 1932 года завод уже выпускал до 30 фотозатворов в день. Советский затвор «ГОМЗ» (типа «Варио») имел три скорости затвора - 1/25, 1/50, 1/100 сек и выдержки «К» и «Д». История сохранила имена работников мастерской по разработке и сбору затворов. Это мастер Федулов, бригадиры Рожков и Богородский, председатель заводского бриза Сизов и др.

Приходилось также платить валютой за материал, из которого изготавливались меха фотоаппарата. Но на помощь оптикам пришли рабочие Ленинградского кожевенного завода имени Радищева. Они освоили производство тонкой кожи, из которой в марте 1931 года начали делать меха для фотоаппаратов. С тех пор фотоаппараты стали полностью советскими. Хочу отметить, что качество первых советских мехов было ужасным, что, вскоре, вызвало массу претензий у потребителей продукции ГОМЗа.

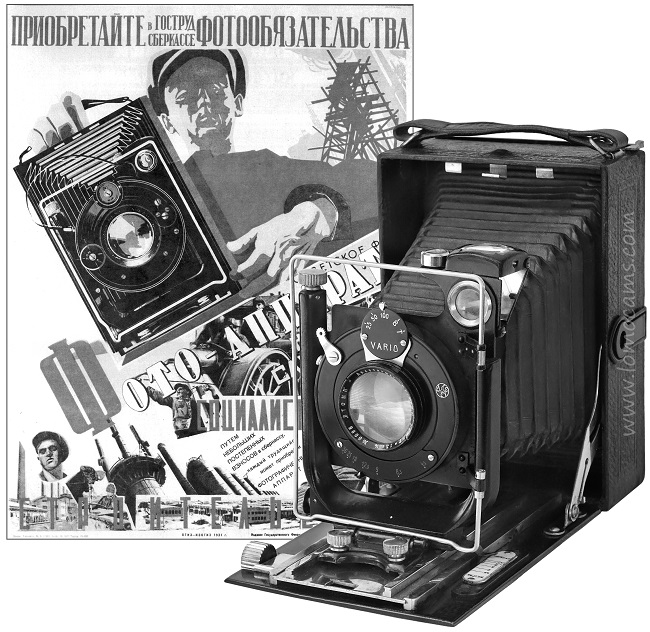

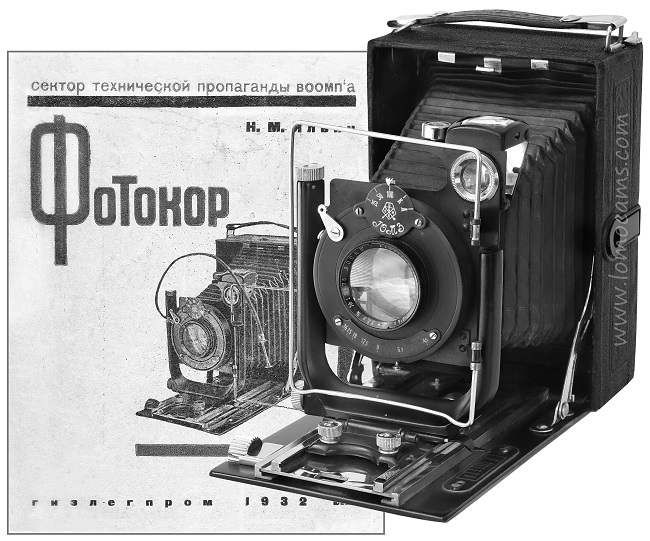

Фотоаппарат  «Фотокор №1» зав. №38984 (1932 г.)

Всего за 1931 год ГОМЗ выпустил примерно 11500 фотоаппаратов «Фотокор №1», снабженных импортными немецкими затворами «Компур» или «Варио». Старую надпись «ВТОМП» на объективе камеры заменила новая надпись «ВООМП» (Всесоюзное Объединение Оптико-Механической Промышленности). 10 августа 1932 завод начал выдачу аппаратов «Фотокор №1» по фотообязательствам с гарантийным 6-месячным сроком. Повезло только тем подписчикам займа, которым достались редкие камеры с импортным затвором, так как советский затвор «ГОМЗ» был очень капризный, да и отделка аппарата оставляла желать лучшего.

За период до 1935 года завод выпустил уже свыше 200000 фотоаппаратов «Фотокор №1», из них, только за один 1934 год было выпущено свыше 100000 камер. Камера постоянно совершенствовалась. Уже в 1933 году была изменена форма фронтальной грани пластины механизма вытягивания объективной стойки, малая рамка откидного иконометра стала прямоугольной формы, изменена форма вертикальной направляющей объективной стойки. В 1934 году изменилась конструкция замка блокировки кассет на корпусе аппарата, штативная гайка перенесена с откидной передней части на корпус камеры, а в конце года на откидной крышке матового стекла и на кольце объектива уже появилась надпись «ГОМЗ», заменившая старую аббревиатуру «ВООМП». Очень важно отметить факт, что в 1934 году завод выпустил ограниченную партию (общее количество не установлено) фотоаппарата «Фотокор №1», снабженного немецким затвором «Готье». Этот, более совершенный затвор имел шесть скоростей - 1/2, 1/5, 1/10, 1/25, 1/50, 1/100 сек и выдержки «В» и «Т».

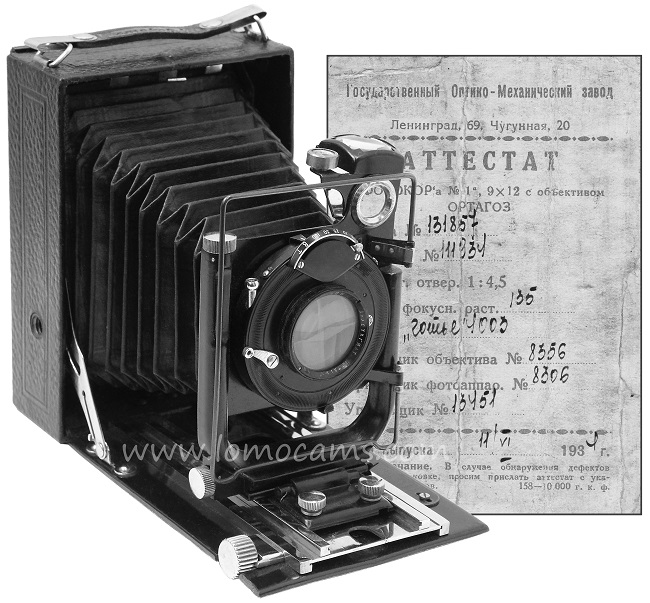

Фотоаппарат  «Фотокор №1» зав. №131857 (1934 г.)

В 1934 году ГОМЗ им. ОГПУ к XVII партийному съезду изготовил опытную партию нового фотографического объектива. Новый объектив (анастигмат типа Тессар) с относительным отверстием 1:4,5 и фокусным расстоянием 135 мм назвали «Индустаром» и почти сразу же переименовали на «Индустар №2». Новый объектив так и не стал выпускаться массово. Самый ранний на сегодня известный экземпляр «Индустара-2» имеет двухзначный заводской номер №32, самый последний - зав. номер №7070.

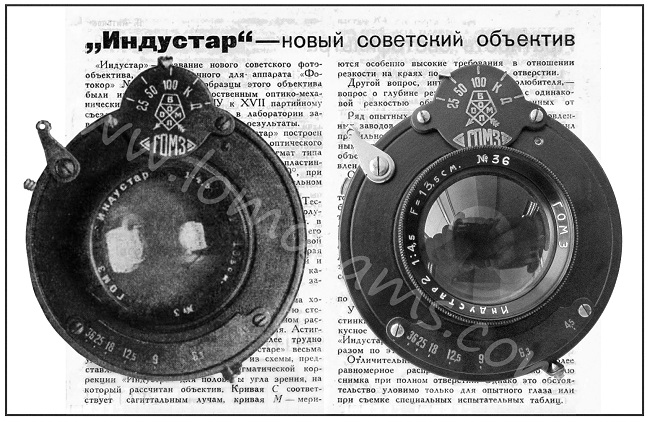

Новые фотографические объективы  «Индустар» и «Индустар-2»

С появлением новой разработки завода - фотоаппарата «Турист» с корпусом из карболита и размерами кадра 6,5х9 см., связано появление возможно единственного экспериментального образца камеры «Фотокора №1» также с корпусом из карболита! Ведь конструкторы завода постоянно искали, чем заменить дефицитный алюминий, традиционно используемый для изготовления корпуса фотоаппарата. Это только мое предположение, но существует большая вероятность, что появление вышеуказанного немецкого затвора «Готье» на некоторых образцах фотоаппарата «Фотокор №1» 1934 года на прямую связано с появлением карболитового «Фотокора». Удешевив себестоимость корпуса камеры, завод ГОМЗ мог пойти на другой разумный шаг - снабжать камеру более совершенным импортным затвором «Готье»  и таким оброзом хоть на некоторое время отбится от всеобщей критики и тем самым избавится от большой головной боли, которую постояно создавала  ненадежная работа собственного затвора.

Экспериментальный образец карболитового фотоаппарата «Фотокор №1»

История показывает, что реализовать эту хорошую идею заводу так и не удалось. Карболитовый корпус фотокамеры, видимо, оказался не достаточно прочным для универсального фотоаппарата. Поэтому от проекта отказались, а купленные немецкие затворы передали на сборку серийного «Фотокора №1».

В 1935 году над фотоаппаратом «Фотокор №1» Ленинградским научным и инженерно-техническим обществом фотокинопромышленности был организован «общественный суд», не имеющий по своим маштабам прецедентов ни в отечественной, ни в мировой практике. Технический суд происходил в ГОИ (Государственном оптическом институте), руководил им сам академик С.И. Вавилов. Бедную камеру обвинили во всех возможных грехах из-за низкого качества, малой надежности, большой цены и морально устаревшей конструкции. Руководство фото отдела завода «ГОМЗ» ещё в процессе суда публично озвучило несколько оснавных проблем фотоаппарата «Фотокор №1», на которых позже сослался и технический суд: •    затвор «ГОМЗ» не соответствует объективу; •    объектив «Ортагоз» дает резкое изображение по центру, но мажет по краям; •    кассеты «Фотокора №1» по ряду причин недостаточно практичны; •    целлый ряд деталей аппарата имеет неудовлетворительную конструкцию или выполнение; •    фотоаппарат плохо отделан; •    к аппарату необходимы разного рода принадлежности.

Но фотокорреспондент заводской газеты «Советский объектив» Богородский пошел ещё дальше. В своей статье «Похвал нам не ждать!», опубликованной в номере №68 за 1935 год, он широко приоткрыл занавес печальной действительности. Здесь только хочется с ужасом напомнить, что при выходе данной статьи фотоаппарат «Фотокор №1» уже собирался как минимум пять лет ... Читаем: «... Если нам сейчас зададут вопрос: правильно ли идет сборка аппарата, то удовлетворительный ответ мы дать вам не можеи и хвалить нас, пожалуй, ещё не за что. Возьмем, посмотрим на сборку с самых первых операций. Так, например, чтобы получить в корпусе все 4 угла прямыми - его бьют молотком, потому что он поступает на сборку перекошенным. Когда корпус соединится с передней крышкой, его опять бьют молотком, так как не получается прямого угла и его натягивают.

Сборка видоискателя этой одной из красивых частей фотоаппарата, тоже с начала до конца построена на доделках, так как почти все детали сделаны не поразмеру. Результатом этого является то, что видоискатель у нашего аппарата безбожно врет. Так на каждой операции предсборки господствуют молоток и пила. Но не только на предсборке бьют, подпиливают и подгибают почти все детали, а и в бригаде окончательной сборки, где, по правилу, не должно быть никакого инструмента, кроме часовой отвертки, пинцета и ключей. Здесь тоже процветает кустарщина.

Члены технического суда над «Фотокором №1», инженеры т.т. Клейнерман и Шошин

Сцепление шестеренки трипки с зубчаткой на кремальере до того скверно, что до 20-30 проц. готовых корпусов, поступающих с предсборки, из-за этого здесь бракуется, а о взаимозаменяемости не может быть и речи. Защелка для задней крышки и кассеты вовсе не отвечает тем требованиям, какие к ней предъявляются, так как стоит она слишком высоко и между ней и кассетой зазор в 2-3 мм, тогда как она должна держать и то и другое вплотную. Ввиду того, что кремальеры и корпуса поступают на окончательную сборку с допуском в цехах до 1/2 градуса, то здесь, чтобы добится параллельности между объективом и матовым стеклом, приходится гнуть переднюю крышку.

Объективная стойка имеет большой люфт на переднем упорном штифте, отчего не получается резкого изображения на матовом стекле и нужно также подгибать у каждого аппарата д. 49. Кроме ненормальностей в качестве деталей, нужно указать на неплановое неравномерное снабжение бригады окончательной сборки собранными агрегатами. Как система, в начале месяца мы работаем с прохладцем, а к концу каждого месяца у нас гонка (выпуск достигает до 1000 шт. в день). Благодаря этому, рабочий не может дать того качества, которое нужно для поддержания чести нашей заводской марки.

И если к этому ешё добавить безобразное хранение готовых аппаратов на базскладе, где они навалены на полу и на верстаке, чуть ли не в десять рядов, то станет ясным, что похвалы ждать нам на техническом суде нечего ... »

Суд над «Фотокором №1» (слева на право) В.П.Вишневский, Т.П.Кравец и С.И.Вавилов

Обвинительное заключение суда было выпущено в 1935 году в виде отдельной книжки тиражом 1500 экземпляров (см. фотографию ниже). Как изначально и прогнозировалось, суд указал на многие больные места в производстве данного аппарата, но лекарств от всех болезней так и не предложил. Чувствуя огромное общественное давление и внимание советской прессы, завод «ГОМЗ» охотно учавствовал на процессе работы суда, открыто признавал свои многочисленные проблемы, но коренным образом изменить ситуацию к лучшему просто был не в силах. Кстати, сын М.З.Клейнермана (активный участник суда, защитник фотоаппарата), Леонид Михайлович Клейнерман в одном из своих интервью вспоминает о рассказах отца про этот технический суд. Так вот, сам М.З.Клейнерман назвал данный суд всего-лишь хорошо организованной рекламной акцией завода ...

Надо честно признать, что культура производства первого советского массового фотоаппарата «Фотокор №1» была настолько низка, что могла как-то выживать только в условиях тогдашней планновой экономики и всеобщего дефицита. Поэтому становится ясным, что при такой ситуации пожелания и требования потребителей продукции в списке приоритетов завода оставались далеко не на первом месте. Всего за 1935 год было выпущено свыше 100.000 фотоаппаратов «Фотокор №1», снабженных советскими затворами «ГОМЗ».

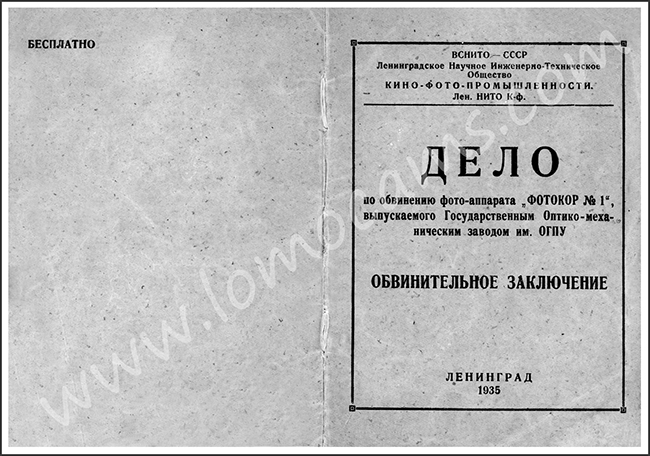

Обвинительное заключение по обвинению фотоаппарата  «Фотокор №1»

Общее количество выпущенных фотоаппаратов «Фотокор №1» к концу 1936 года превысило 400 000 шт. Увеличивая производство, завод смог и снизить цену на него. Первоначальная цена 160 рублей в 1935 году сначала поднялась до 242 рублей, а в конце 1940 года «Фотокор №1» уже стоил 170 рублей. К концу 1938 года было изготовлено более 720000 фотоаппаратов, а символическая отметка «первого миллиона» была достигнута в середине 1940 года (некоторые источники утверждают, что это произошло еще в 1939 году). Камера продолжала постоянно совершенствоваться. После того, как штативная гайка была перенесена на корпус камеры, была изменена форма вырубки выдвижной металлической пластины, часть камер снабжались более совершенным объективом «Индустар-2». Объективы «Ортагоз» и «Индустар-2» имеют разный рабочий отрезок, поэтому на всех новым объективом снабженных корпусах «Фотокора №1» приходилось переставлять стопорный винт и менять место расположения метражной шкалы. В 1940 году на кольце объектива и на откидной крышке матового стекла исчезла аббревиатура «ГОМЗ».

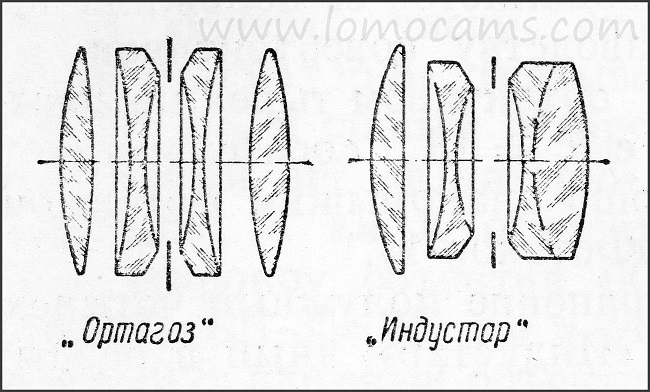

Оптические схемы фотообъективов «Ортагоз» и «Индустар»

Советская фотографическая литература с конца тридцатых годов прошлого века начала активно писать про более совершенную модель «Фотокора», под условным названием «Фотокор - 2». Данная камера снабжалась центральным затвором «ТЕМП» (точная копия немецкого затвора «Компур») и объективом «Индустар-2» (4,5/135), который обеспечивал уже восемь выдержек (от 1 сек до 1/200 сек). Были также предусмотрены ручные выдержки, примерно до 1/5 сек., и возможность оставлять затвор открытым на продолжительное время. На самом деле такую фотокамеру завод ГОМЗ им. ОГПУ действительно планировал для выпуска, но из за ряда объективных причин так и не освоил её официально.

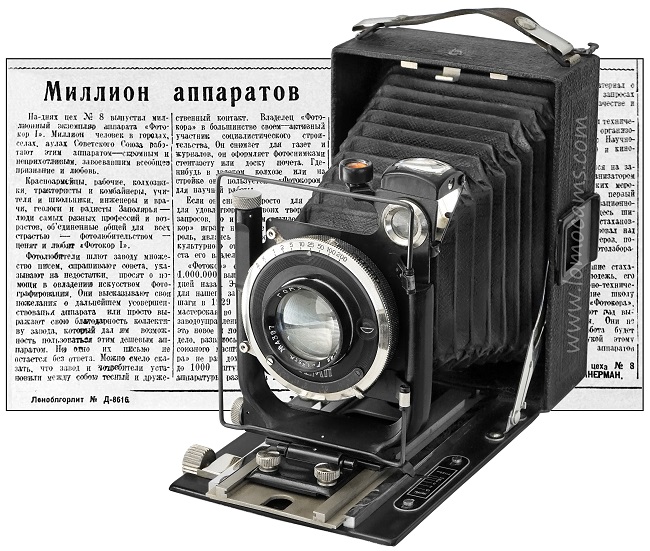

Фотоаппарат  «Фотокор №1» зав. №1001311 (1940 г.)

Как и стоило ожидать, одной из главных причин неудачи стали серьезные неполадки  с новым затвором фотоаппарата. Важно сказать, что центральный затвор «ТЕМП» по заказу завода ГОМЗ изготавливался (предположительно) на другом ленинградском заводе «Прогресс» (на корпусе данного затвора стоит логотип этого производителя) , а если быть совсем точным - на неустановленном часовом заводе страны.

На заводе ГОМЗ разработаные чертежы затвора «ТЕМП» были переданы изготовителю ещё в 1937 году. Осваивать сложную конструкцию нового фотозатвора заводу «Прогресс» удавалось с большим трудом, по этой причине весь процесс затянулся на несколько лет. Всё это время камера «Фотокор №1» продолжала выпускатся большими количествами и только малая часть этих фотоаппаратов была снабжена объективами «Индустар-2». А завод «Прогресс» смог освоить основное производство затворов  «ТЕМП» только в 1940 году, когда время «Фотокора №1» уже подходила к натуральному концу.

Поэтому изготовленную партию новых затворов (примерно 6000 шт.) решили продавать отдельно, таким оброзом ограниченное число советских фотолюбителей/профессионалов смогло усовершенствовать имеющеюся камеры. Учитовая вышесказанное, становится понятно, что официально камера «Фотокор - 2», не существует. Известный последний фотозатвор «ТЕМП» имеет заводской номер №4005891 (в практике коллекционирования также встречаются затворы «ТЕМП» без заводского номера, предположительно 1938-1939 годов выпуска)...

Многочисленные источники информации указывают на то, что всего за весь период производства фотоаппарата «Фотокор №1» с 1930 по 1941 год было изготовлено около 1,3 миллиона камер. Думаю, что эта цифра сильно преувеличена. Последний до сих пор известный фотоаппарат «Фотокор №1» имеет серийный номер № 1018893. По моим подсчетам, всего их было выпущено не более 1,02-1,05 млн. штук (см. сводную таблицу ниже).

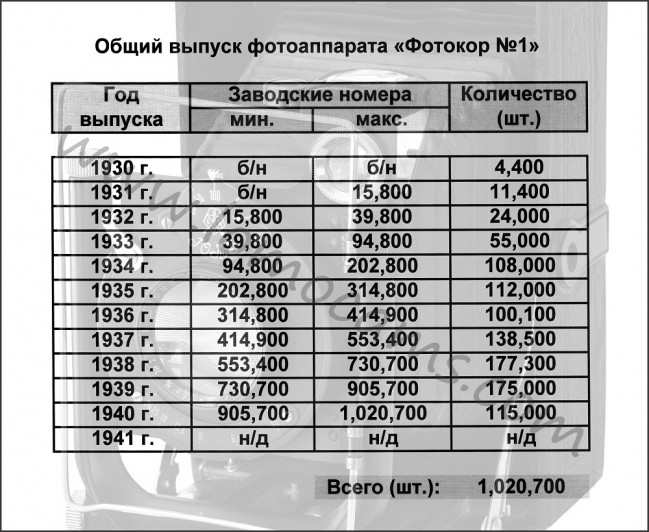

Общий выпуск фотоаппарата «Фотокор №1»
