Lenses Specifications and Comparison Tables 3
Objectives from Arsenal Kiev.

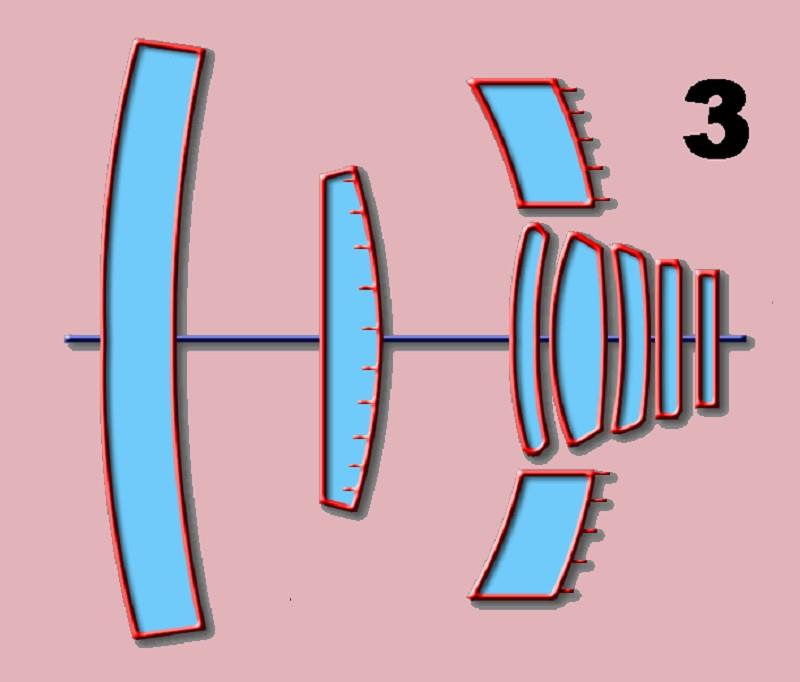

The large lens diagram refers to Iskra 3 0,65/72 for 35mm cameras
Lens 3
Объективы от "арсенал - Киев".
Objectives from Arsenal Kiev.
Photohistory Г. Абрамов http://www.photohistory.ru/Lenses.html
Marco Cavina http://www.luciolepri.it/lc2/marcocavina/articoli_tecnici_fotografici.htm Александр Горбатов http://www.algor.ru/main.html
Revised, Organized, Tranlated, Enlarged and Adapted by Luiz Paracampo
Specially for USSRPhoto.com
(Длина объектива указана от плоскости его присоединения к камере до переднего торца).
(The length of each lens is indicated from the plane of its camera mount to the frontal end)
9.Объективы для дальномерных камер типа " Киев" с присоединительным спецбайонетом и рабочим отрезком 34,85 мм
9. Objectives for rangefinder cameras of the type "Kiev" with special bayonet mount and working distance of 34,85 mm
|
Объектив
Objective
|
Отн.отв.|/ фокусное расстояние.
Aperture/
Focal length
|
Угол зрения.
Cover. angle
|
Кол-во линз и компонентов.
Construction elements & components
|
Ближн. Предел фокусировки
Scale nearest focusing
|
К-т светопро-пускания
Light transmission factor
|
Формула цветности
Colour formula
|
Разреш. спрсобность: центр/край
Resolution
center/corner
|
Резьба под фильтры
Filter thread
|
Диаметр оправы
Largest Diameter
|
Длина
Length
|
Масса
Mass
|
|
Юпитер-12
|
2,8/35
|
62
|
6/4
|
0,9
|
0,75
|
|
34/12
|
М40.5Х0.5
|
50
|
28
|
0,13
|
|
Юпитер-8
|
2/52
|
45
|
6/3
|
0,9
|
0.81
|
9-0-1.5
|
30/14
|
М40,5х0,5
|
49
|
35,2
|
0,13
|
|
Юпитер-8M
|
2/52
|
45
|
6/3
|
0,9
|
0.81
|
9-0-1.5
|
30/14
|
М40,5х0,5
|
49
|
35,2
|
0,13
|
|
¨¨Юпитер-8Нб
|
2/52
|
45
|
6/3
|
0.9
|
0.81
|
9-0-1.5
|
30/14
|
М49х0,5
|
55
|
45,2
|
0,33
|
|
Юпитер-9
|
2/85
|
28
|
7/3
|
1,15
|
0.80
|
10-0-1
|
30/18
|
М49Х0.5
|
60
|
52
|
0,335
|
|
Гелиос-94
|
1.8/50
|
45
|
6/4
|
0.9
|
0.82
|
11-0-0
|
30/14
|
М49х0,5
|
55
|
45,2
|
0,33
|
|
Гелиос-103
|
1.8/53
|
45
|
6/4
|
0.9
|
0.82
|
11-0-0
|
30/14
|
М40,5х0,5
|
55
|
45,2
|
0,23
|
|
Menopta
|
1.8/53
|
45
|
6/4
|
0.9
|
0.82
|
11-0-0
|
30/14
|
М40,5х0,5
|
55
|
45,2
|
0,23
|
|
Рекорд*
|
1.8/50
|
45
|
8/4
|
0.9
|
0.82
|
11-0-0
|
30/14
|
М49х0,5
|
55
|
45,2
|
0,33
|
|
Рекорд-4*
|
0.9/52
|
45
|
9/4
|
0.9
|
0.78
|
11-0-0
|
34/19
|
М72х0,75
|
82
|
68
|
0,68
|
|
Рекорд-5 *
|
0,9/36
|
45
|
9/4
|
0.9
|
0,80
|
11-0-0
|
28/18
|
М49х0,5
|
68
|
88
|
0,56
|
|
* Разработка, серийно не выпускался
* Developed. Not serial produced
|
¨¨Наружный Байонет= External Bayonet
10. Объективы для автоматическиых зеркальных камер типа " Киев-10" ,"11", "15", выпускавшихся с металлическим затвором "веерного" типа, присоединительным спецбайонетом и рабочим отрезком 44,0 мм
10. Objectives for automatic reflex cameras of the type "Kiev_10", "11" and "15" made with the metal “fan type” shutter and with special bayonet mount and working distance of 44,0 mm
|
Объектив
Objective
|
Отн.отв.|/ фокусное расстояние.
Aperture/
Focal length
|
Угол зрения.
Cover. angle
|
Кол-во линз и компонентов.
Construction elements & components
|
Ближн. Предел фокусировки
Scale nearest focusing
|
К-т светопро-пускания
Light transmission factor
|
Формула цветности
Colour formula
|
Разреш. спрсобность: центр/край
Resolution
center/corner
|
Резьба под фильтры
Filter thread
|
Диаметр оправы
Largest Diameter
|
Длина
Length
|
Масса
Mass
|
|
“Мир-20 автомат”
|
3,5/20
|
96
|
9/8
|
0,18
|
0,75
|
11-0-2
|
50/20
|
М28х0.75
|
92
|
68
|
0,47
|
|
“Мир-1 автомат”
|
3,5/28
|
62
|
6/5
|
0,7
|
0,78
|
|
43/23
|
М49Х0.5
|
58
|
76
|
0,52
|
|
"МС Зенитар автомат "
|
1,9/50
|
45
|
6/4
|
0,45
|
0,90
|
11-0-0
|
48/30
|
М49Х0.5
|
64
|
42
|
0.25
|
|
"Гелиос-65 автомат “
|
2/50,
|
45
|
6/4
|
0,45
|
0,90
|
11-0-0
|
48/30
|
М49х0,5
|
64
|
39
|
0.24
|
|
"Гелиос-81 автомат "
|
2/50
|
45
|
6/4
|
0,45
|
0,90
|
11-0-0
|
48/30
|
М49Х0.5
|
64
|
39
|
0.25
|
|
“Эра-6 автомат”
|
1.5/53
|
45
|
6/5
|
0,83
|
0,90
|
11-0-0
|
45/24
|
М58Х0.5
|
64
|
39
|
0.25
|
|
“Эра-18 автомат”
|
1.2/53
|
45
|
6/6
|
0,83
|
0,88
|
11-0-0
|
43/22
|
М58Х0.5
|
66
|
40
|
0.32
|
|
“Юпитер-9 автомат”
|
2/85
|
28
|
7/3
|
1,15
|
0.80
|
10-0-1
|
30/18
|
М49Х0.5
|
60
|
52
|
0,335
|
|
“Юпитер-11 автомат”
|
4/135
|
18
|
4/3
|
2,5
|
0.78
|
13-0-2
|
34/19
|
М49Х0.5
|
60
|
92
|
0,36
|
|
“Таир-11 автомат”
|
2.8/135
|
18
|
4/3
|
1.5
|
0,80
|
11-0-3
|
28/18
|
М49х0,5
|
68
|
124
|
0,56
|
|
“Рубин-12A автомат”
|
3,5/45-80
|
50/20
|
14/11
|
1,15
|
0.68
|
|
50/22
|
М49Х0.5
|
64
|
110
|
0,400
|
|
"Гранит-11 автомат”
|
4,5/80-200
|
20/12
|
16/6
|
1.5
|
0.68
|
|
50/30
|
M58x075
|
70
|
165
|
0,950
|
11. Объективы для зеркальных камер типа " Киев-17" ,"20", "19" (“19M), присоединительным байонетом и рабочим отрезком 46,5 мм
11. Objectives for reflex cameras of the type "Kiev_17", "20" and "19" (“19M), with bayonet mount and working distance of 46,5 mm
|
Объектив
Objective
|
Отн.отв.|/ фокусное расстояние.
Aperture/
Focal length
|
Угол зрения.
Cover. angle
|
Кол-во линз и компонентов.
Construction elements & components
|
Ближн. Предел фокусировки
Scale nearest focusing
|
К-т светопро-пускания
Light transmission factor
|
Формула цветности
Colour formula
|
Разреш. спрсобность: центр/край
Resolution
center/corner
|
Резьба под фильтры
Filter thread
|
Диаметр оправы
Largest Diameter
|
Длина
Length
|
Масса
Mass
|
|
“Мир-20Н
|
3,5/20
|
96
|
9/8
|
0,18
|
0,75
|
11-0-2
|
50/20
|
М28х0.75
|
92
|
68
|
0,47
|
|
“Мир-24Н”
|
3,5/28
|
72
|
6/5
|
0,7
|
0,78
|
|
43/23
|
М49Х0.5
|
58
|
76
|
0,52
|
|
“Мир-67Н”
ARSAT-N
|
3,5/28
Шифт-объектив
|
72
(shift)
|
6/5
|
0,7
|
0,78
|
|
43/23
|
М49Х0.5
|
58
|
76
|
0,52
|
|
"Волна - 8Н"
|
1,2/50,
|
45
|
7/5
|
0,83
|
0,90
|
11-0-0
|
45/24
|
М52Х0.5
|
64
|
42
|
0,45
|
|
"Волна-4"
ARSAT-N
|
1,4/50,
|
45
|
6/5
|
0,83
|
0,90
|
11-0-0
|
45/24
|
М52Х0.5
|
64
|
40
|
0,32
|
|
"Гелиос-81Н"
"Гелиос-81M"
|
2/50
|
45
|
6/4
|
0,45
|
0,90
|
11-0-0
|
48/30
|
М49Х0.5
|
64
|
39
|
0,25
|
|
“Вега-13"
|
2,8/100
|
45
|
6/5
|
0,83
|
0,90
|
11-0-0
|
45/24
|
М58Х0.5
|
64
|
39
|
0,25
|
|
“Эра-6Н”
|
1.5/53
|
45
|
6/5
|
0,83
|
0,90
|
11-0-0
|
45/24
|
М58Х0.5
|
64
|
39
|
0,25
|
|
“Эра-18Н”
|
|
|
|
|
|
|
|
|
|
|
|
|
“Калейнар-5Н”
|
2,8/100
|
28
|
7/3
|
1,15
|
0.80
|
10-0-1
|
30/18
|
М49Х0.5
|
60
|
52
|
0,335
|
|
“Телеар-Н", 3,5/200
|
3,5/200
|
18
|
4/3
|
2,5
|
0.78
|
13-0-2
|
34/19
|
М49Х0.5
|
60
|
92
|
0,36
|
|
МС "Яшма-4"
|
2,8/300
|
8
|
8/7
|
3,0
|
0.80
|
13-0-2
|
30/20
|
M37x075
|
120
|
310
|
2,500
|
|
“Рубин-12A”
|
3,5/45-80
|
50/20
|
14/11
|
1,15
|
0.68
|
11-0-0
|
50/22
|
М49Х0.5
|
64
|
110
|
0,400
|
|
МС "Янтарь-14Н" 1
|
Макро, 2,8-3,5/28-85
|
75/28
|
14/4
|
1.2
|
0.80
|
11-0-0
|
|
M72x0,75
|
70
|
103
|
0,650
|
|
МС "Янтарь-14Н" 2
|
Макро, 2,8-4/28-82
|
75/29
|
14/4
|
1.2
|
0.8
|
11-0-0
|
|
M67x0,75
|
70
|
103
|
0,650
|
|
МС "Янтарь-20 Н "
|
3,5-4,6/35-200
Макро 1:4
|
64/12
|
16/5
|
1.5
|
0.68
|
11-0-0
|
|
M62x0,75
|
70
|
160
|
0,720
|
|
"Гранит-11 Н”
ARSAT-N
|
4,5/80-200
|
20/12
|
16/6
|
1.5
|
0.68
|
11-0-0
|
50/30
|
M58x0,75
|
70
|
165
|
0,950
|
"Гелиос-81M"= соединительным байонет типа“Минольта”
“Helios-81M” = coupling bayonet of Minolta type
12. Объективы жестковстроенные в камеры типа " Киев-вега" , " Киев-35", "Киев-35A", "Киев-35AM"
12. Objectives for automatic reflex cameras of the type "Kiev_Vega", " Kiev_35", " Kiev_35A", " Kiev_35AM"
|
Объектив
Objective
|
Отн.отв.|/ фокусное расстояние.
Aperture/
Focal length
|
Угол зрения.
Cover. angle
|
Кол-во линз и компонентов.
Construction elements & components
|
Ближн. Предел фокусировки
Scale nearest focusing
|
на Фотоаппарат
типа
In camera type
|
|
“Индустар-М”
|
3,5/23
|
62
|
4/3
|
0,8
|
"Киев-вега"
|
|
“Индустар-99”
|
2,8/35
|
40
|
4/3
|
0,8
|
"Киев-35", "35A", " 35AM"
|
|
“MC-Корсар”
|
2,8/35
|
40
|
4/3
|
0,8
|
"Киев-35", "35A", " 35AM"
|
|
" Русснр"
|
6.3/60
|
60
|
6/4
|
1,0
|
"Репортёр"
|
|
" Аргон"
|
3.5/90
|
45
|
5/3
|
1,2
|
"Репортёр"
|
|
“Юпитер"
|
4/135
|
28
|
5/3
|
2.5
|
"Репортёр"
|
|
“Телеар "
|
5,6/200
|
17
|
4/3
|
3.5
|
"Репортёр"
|
|
13.Объективы Арсенал для фотоаппарат “салют”- “салют - с”
13.Оbjectives Arsenal for photocameras “Salyut”- “Salyut - S”,
|
Название
Name
|
Фок. расст, Focal distance mm
|
Диаф-рагма
Dia-phragm
|
Угол зрения, град.
Angle field degrees
|
Мин. расст.:
Min. focus.: m
|
Линз /групп Lens
/group
|
Разрешение, лин/mm
центр/края
Resolution lin/mm
center/corner
|
Резьба для насадки,
Accessory thread, mm
|
|
* Мир -3
|
65
|
3.5-22
|
66
|
0.5
|
6/5
|
42/18
|
M82x0,75
|
|
“Индустар-29”
“Vitoflex”
стандартный
|
80
|
2.8-22
|
45
|
0.6
|
4/3
|
48/19
|
M58x0,75/
M40,5x0,5
|
|
“Индустар-56”
|
110
|
2.8-22
|
41
|
1.0
|
4/3
|
25/12
|
M58x0,75
|
|
* Таир -30
|
300
|
4.5-22
|
15
|
3.0
|
4/3
|
25/18
|
M88x0,75
|
|
* Таир -33
|
300
|
4.5-22
|
15
|
3.0
|
4/3
|
25/18
|
M88x0,75
|
“салют”- “салют - с”, присоединительным байонетом с рабочим отрезком 82,10 мм
“Salyut”- “Salyut - S”, Mounting bayonet with working distance of 82,10 mm
14.Объективы Arsat для Киев (Arax)
14.Оbjectives Arsat for Киев (Arax)
|
Название
Name
|
Фок. расст, Focal distance mm
|
Диаф-рагма
Dia-phragm
|
Угол зрения, град.
Angle field degrees
|
Мин. расст.:
Min. focus.: m
|
Линз /групп Lens
/group
|
Разрешение, лин/mm
центр/края
Resolution lin/mm
center/corner
|
Резьба для насадки,
Accessory thread, mm
|
|
MC ARSAT (Зодиак)
(“б”/“B”)
|
30
|
3.5-22
|
180
|
0.3
|
10/6
|
60/14
|
38
|
|
Мир -26
(“б”/“B”)
|
45
|
3.5-22
|
83
|
0.5
|
8/7
|
45/16
|
82
|
|
MC PCS ARSAT 45
(“б”/“B”)
|
45
|
3.5-22
|
83-98
|
0,5
|
8/7
|
69/31
|
82
|
|
MC PCS ARSAT 55 (“б”/“B”)
|
55
|
4.5-22
|
69-84
|
0.5
|
9/7
|
98/71
|
72
|
|
MC PCS ARSAT 65 (“б”/“B”)
|
65
|
3.5-22
|
66-78
|
0.5
|
6/5
|
73/51
|
72
|
|
* Мир -38. (“б”/“B”)
|
65
|
3.5-22
|
66
|
0.5
|
6/5
|
42/18
|
72
|
|
Волна-3
MC ARSAT стандартный
(“б”/“B”)
|
80
|
2.8-22
|
45
|
0.6
|
6/5
|
50/20
|
62
|
|
* Вега -12 (“б”/“B”)
|
90
|
2.8-22
|
47
|
0.6
|
5/4
|
N/A
|
58
|
|
MC Вега -28 (“б”/“B”)
|
120
|
2.8-22
|
36
|
1.2
|
6/5
|
50/30
|
62
|
|
* Калейнар-3 (“б”/“B”)
|
150
|
2.8-16
|
28
|
1.8
|
4/4
|
48/32
|
82
|
|
MC Телеар -5
MC ARSAT (“б”/“B”)
|
250
|
5.6-32
|
18
|
2.5
|
5/5
|
55/40
|
62
|
|
*ЮПИТЕР-36
MC ARSAT (“б”/“B”)
|
250
|
3.5-22
|
18
|
3.5
|
4/3
|
45/25
|
82
|
|
* Таир -33
|
300
|
4.5-22
|
15
|
3.0
|
4/3
|
25/18
|
88
|
|
*APO-ARSAT (“б”/“B”)
|
500
|
5.6-45
|
9
|
5.0
|
8/6
|
N/A
|
N/A
|
|
MC ARAX-500 (“б”/“B”)
|
500
|
5.6 пост.
|
9
|
2.2
|
зерк.
|
N/A
|
105
|
|
ЗM-3”B”
(ZM-3”V”)
|
600
|
8 fixed
|
8
|
6.0
|
зерк.
|
N/A
|
55
|
“б” - “салют”- “салют - с”, Киев 80”, “88” = присоединительным байонетом с рабочим отрезком 82,10 мм
“B” - “Киев 6”, “60”, “6C”= присоединительным байонетом с рабочим отрезком 74,10 мм
“б” (“B”)- “Salyut”- “Salyut - S”, “Kiev 80”, “88” = Mounting bayonet with working distance of 82,10 mm
“B” (“V”)- “Kiev 6”, “60”, “6S”= Mounting bayonet with working distance of 74,10 mm
|
