Special objectives from “KRASNOGORSKY ZAVOD”.

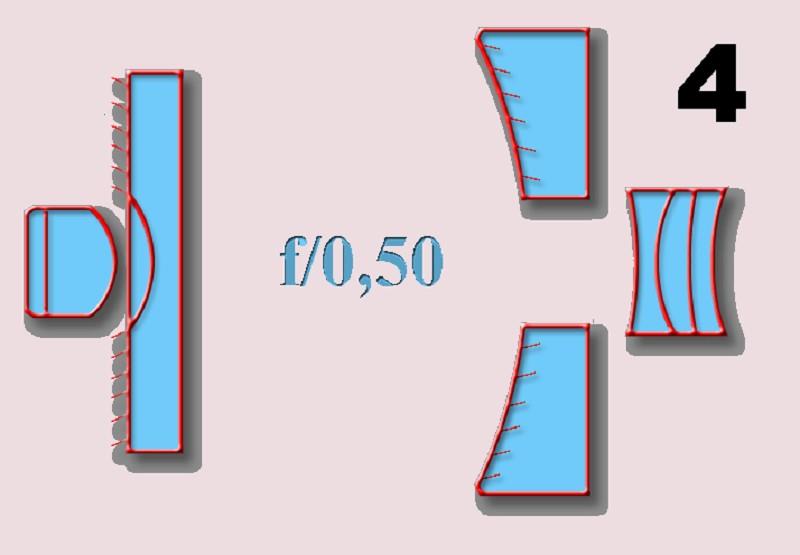

The large diagram shows "Zerkalnii Ob'ektiv" the most luminous optics ever built
Lens 4
Оптика для специальной фототехники от "КРАСНОГОРСКИЙ ЗАВОД ".
Special objectives from “KRASNOGORSKY ZAVOD”.
Krasnogorsk Zavod “АРХИВЫ” http://www.zenit.istra.ru/catalog/lenseslist.html
Fragment of the book: Фотографическа оптика от Д.С. Волосов
Photohistory Г. Абрамов http://www.photohistory.ru/Lenses.html
Marco Cavina http://www.luciolepri.it/lc2/marcocavina/articoli_tecnici_fotografici.htm
Revised, Organized, Tranlated, Enlarged and Adapted by Luiz Paracampo
Specially for USSRPhoto.com
Объективы для формата снимка 8x8 см
для аэрофотоаппаратов
Objective for covering 8x8 cm
For aerophotocameras
|
Наименование объектива
Name
|
Оптические характеристики
Optical characteristics
|
Параметры оптической схемы
Data from optical diagram
|
|
f', мм
|
|
2,°
|
s', мм
|
число компонентов и линз
Number groups and elements
|
|
МР-3
|
35
|
1:6,8
|
117
|
16
|
4/6
|
|
РФ-102
|
50
|
1:6,3
|
96
|
31
|
4/6
|
|
Аргон-1
|
90
|
1:3,5
|
63
|
71
|
5/7
|
|
Уран-27
|
100
|
1:2,5
|
61
|
65
|
5/7
|
|
Гоир-3
|
100
|
1:3
|
61
|
0
|
6/8
|
|
Индустар-23
|
110
|
1:4,5
|
53
|
92
|
3/4
|
|
Уран-25
|
200
|
1:2,5
|
34
|
120
|
5/7
|
|
Таир-30
|
300
|
1:4,5
|
22
|
186
|
3/4
|
|
Телемар-11
|
300
|
1:4,5
|
22
|
127
|
4/4
|
|
Таир-16
|
500
|
1:4,5
|
13
|
300
|
3/4
|
|
Марс-1
|
500
|
1:4,5
|
13
|
300
|
5/6
|
|
Таир-10
|
750
|
1:4,5
|
9
|
430
|
3/4
|
[стр. 539]
[pg. 539]
Объективы для формата снимка 13x18 см
для аэрофотоаппаратов
Objective for covering 13x18 cm
For aerophotocameras
|
Наименование объектива
Name
|
Оптические характеристики
Optical characteristics
|
Параметры оптической схемы
Data from optical diagram
|
|
f', мм
|
|
2,°
|
s', мм
|
число компонентов и линз
Number groups and elements
|
|
Орион-1б
|
100
|
1:6
|
96
|
76
|
4/4
|
|
Индустар-51
|
210
|
1:4,5
|
56
|
183
|
3/4
|
|
ОФ-233
|
210
|
1:2,5
|
54
|
147
|
4/7
|
|
Ф-3
|
400
|
1:4,5
|
30
|
180
|
3/5
|
|
Телемар-17
|
400
|
1:6,3
|
30
|
164
|
4/4
|
Объективы для формата снимка 18x18 см
для аэрофотоаппаратов
Objective for covering 18x18 cm
For aerophotocameras
|
Наименование объектива
Name
|
Оптические характеристики
Optical characteristics
|
Параметры оптической схемы
Data from optical diagram
|
|
f', мм
|
|
2,°
|
s', мм
|
число компонентов и линз
Number groups and elements
|
|
Г-10
|
210
|
1:4
|
62
|
174
|
4/6
|
|
Уран-9
|
250
|
1:2,5
|
54
|
160
|
5/7
|
|
Телегоир-9
|
1000
|
1:7
|
15
|
413
|
4/6
|
Объективы для формата снимка 18x24 см
для аэрофотоаппаратов
Objective for covering 18x24 cm
For aerophotocameras
|
Наименование объектива
Name
|
Оптические характеристики
Optical characteristics
|
Параметры оптической схемы
Data from optical diagram
|
|
f', мм
|
|
2,°
|
s', мм
|
число компонентов и линз
Number groups and elements
|
|
Индустар-37
|
300
|
1:4,5
|
53
|
265
|
3/4
|
|
Индустар-17
|
500
|
1:5
|
38
|
443
|
3/4
|
|
Уран-12
|
500
|
1:2,5
|
38
|
300
|
5/7
|
|
Фотон-1а
|
1350
|
1:8
|
13
|
1200
|
6/6
|
[стр. 541]
[pg. 541]
Объективы для формата снимка 30x30 см
для аэрофотоаппаратов
Objective for covering 30x30 cm
For aerophotocameras
|
Наименование объектива
Name
|
Оптические характеристики
Optical characteristics
|
Параметры оптической схемы
Data from optical diagram
|
|
f', мм
|
|
2,°
|
s', мм
|
число компонентов и линз
Number groups and elements
|
|
Объективы, коррегированные в отношении монохроматических и хроматических аберраций
Objectives, corrected to the monochromatic and chromatic aberrations
|
|
Орион-1а
|
200
|
1:6,3
|
92
|
151
|
4/4
|
|
Индустар-52
|
500
|
1:5
|
46
|
400
|
3/4
|
|
Арктик-А
|
500
|
1:5
|
46
|
425
|
4/6
|
|
Уран-24
|
500
|
1:3
|
46
|
270
|
5/7
|
|
Телемар-2
|
750
|
1:6,3
|
30
|
310
|
4/4
|
|
Уран-16
|
750
|
1:3,5
|
30
|
480
|
5/7
|
|
Телемар-7м
|
1000
|
1:7
|
24
|
410
|
4/4
|
|
Объективы, коррегированные и в отношении термооптических аберраций
Objectives, corrected to the thermochromatic aberrations
|
|
Радон-1а
|
500
|
1:5
|
46
|
360
|
4/6
|
|
Ленинград-8
|
750
|
1:6,3
|
30
|
310
|
4/4
|
|
Т-Уран-1
|
750
|
1:3,5
|
30
|
480
|
5/7
|
|
Ленинград-7
|
1000
|
1:7
|
24
|
420
|
4/4
|
|
Марс-6
|
1000
|
1:4
|
24
|
650
|
6/6
|
|
Объективы, коррегированные и в отношении термобарических аберраций
Objectives, corrected to the thermochromatic aberrations
|
|
Телегоир-11
|
1200
|
1:8
|
20
|
470
|
4/6
|
[стр. 543]
[pg. 543]
